   UD系列行星锥盘无级变速器

   详细介绍

产品简介:

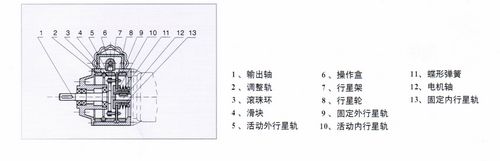

 1.结构原理

行星锥盘无级变速器,主要传动无件有内行星轨10.13,行星轮8,外行星轨5.9和加压装置调整轨2等组成,电机轴为输入轴,带动内行星轨旋转时,内行星轨在蝶形弹簧作用下两面夹紧行星轮,在油膜牵引下驱动行星轮,行星轮在作自转的同时又绕内行星轨公转,其公转运动同行星轮轴通过行星架传递给输出轴,调速时转动操作手轮使活动外行星轨5产生摆动,通过回压装置使行星轮向内(快速)或向外(慢速)移动,以改变行星轮与内外行星轨的接触半径,即改变行星轮的自转与公转速度。这样改变的公转运动传递给输出轴就变为无级变速输出。





2.  产品特点

        UD系列行星锥盘无级变速器,是国内外目前一种先进的无级变速装置,设计新颖,外形美观,结构独特,传动受力均衡,性能可靠,寿命长,结构紧凑体积小,运转平衡噪音低,操作方便变速灵活,可正反方向运转,调速须在运转中进行,全密封装置可用于潮湿,多尘,有轻度腐蚀性的工作环境。变速比大,适用于连续工作运转,且能在负载中按需调节速度,最适应工艺参数复杂多变或连续变化的设备,协调几台设备的传动系统中几个运转单元之间的运转速度,慢速启动然后额定速度运转的设备。行星锥盘无级变速器可广泛用于食品,包装,化工,制药,轻工,纺织,印刷等行业的各种需要调速要求的生产自动线,送输机,装配流水线。

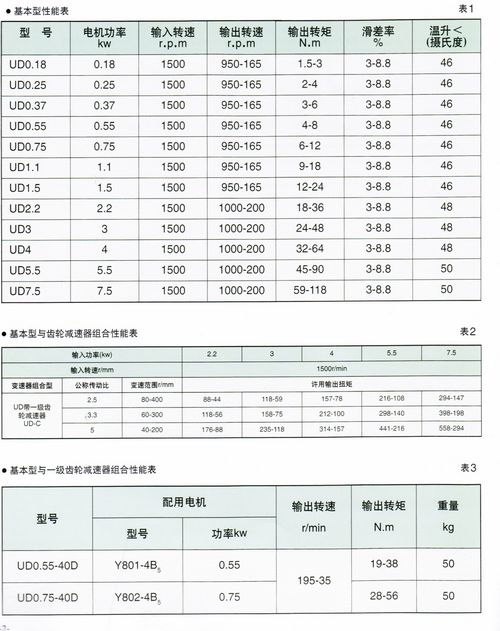

3. 规格

   功率:0.18KW----7.5KW

   输入转速:1500rpm

   输出转速:950---160rpm,1000-200rpm

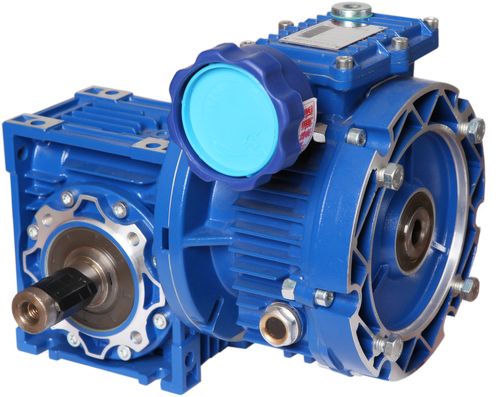

可与多款齿轮箱减速机配套使用,如:蜗轮蜗杆减速机,齿轮减速机





更多技术问题请参考下载指南或联系我们
