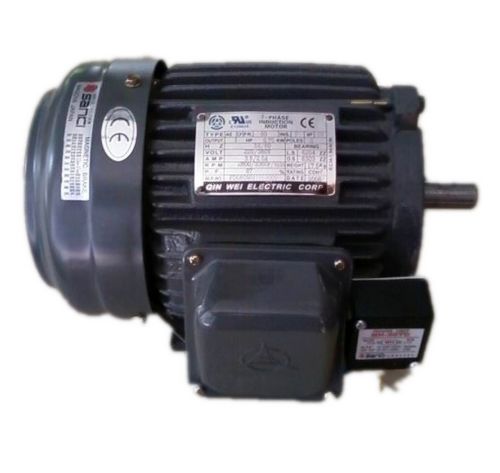

一.AC制动刹车电动机简述
AC制动刹车电动机是全封闭自己扇冷式鼠笼型,具有附加圆盘型交流制动器的三相异步电动机,是按IEC标准生产,符合国际使用需求设计的新系列制动电动机。该电动机采用铝合金压铸成型的外壳,底脚可拆卸,安装方便,结构紧凑,造型美观,效率高,起动转矩高,制动迅速,振动小,噪音低等优点,此外制动器具有人工释放机构,可以达到人工,电器释放的功能,方便用户调试和使用。
二.AC制动刹车电动机工作原理
AC制动电动机的交流制动器同电动机后端紧密配合整体安装在电动机尾部。当制动电机接入电源,制动器也同时工作。由于电磁吸力作用压缩弹簧,瞬间将制动动作吸盘吸合在制吸盘上,从而使制动片得以释放,电机能灵活运转。当切断电流时,制动器同时失电达到快速制动。在停机状态下,若需调试制动电机,应将释放手柄从风罩后背螺母内外中插入并旋入制动动作盘的螺纹孔中,使制动片得以释放。
三.AC制动电动机的规格参数
1.电压:三相380V,三相400V,三相415V
2.频率:50HZ,60HZ
3.电磁制动器额定电压:3KW以下为直流99V,4KW以上为直流:170V
4.工作方式:连续S1
5.电机极数:2级,4级,6级,8级
6.电机安装方式:立式小法兰(B14),立式大法兰(B5),卧式底脚安装(B3) ,立卧两式(B35)
7.功率:0.18KW,0.25KW........15KW
|
